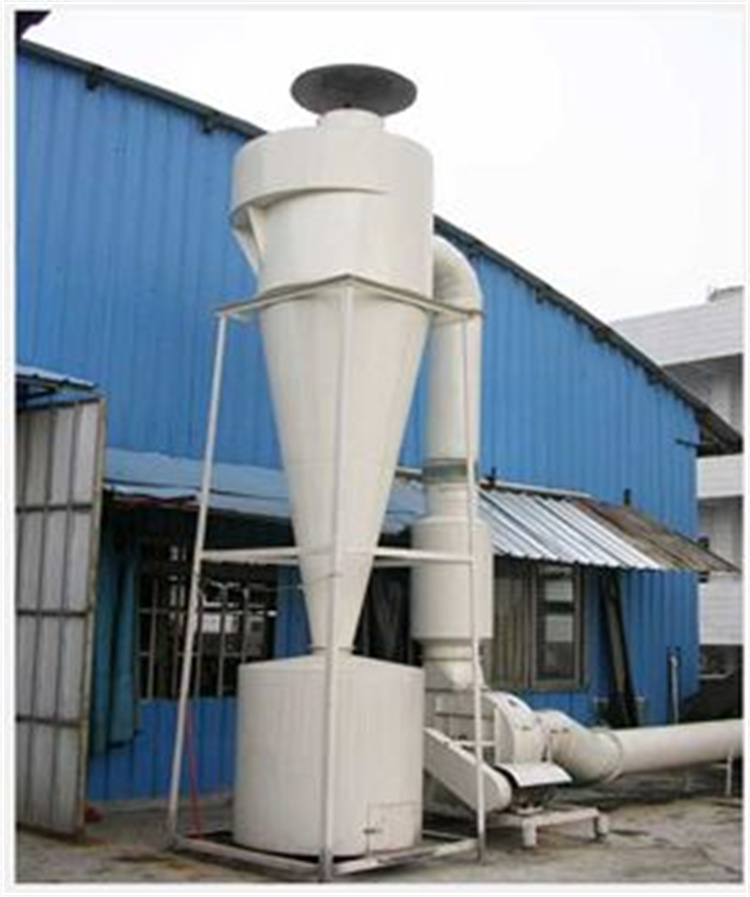

旋風除塵器的設計選型
添加時間：2022-10-16 | 文章錄入：四明環保 | 文章來源：原創
旋風除塵器的設計選型
一、根據含塵濃度、粒度分布、密度等煙氣特征及除塵要求、允許的阻力和制造條件，合理選擇旋風除塵器的型式
二、根據使用時允許的壓力降確定進口氣速v1
若沒有提供允許的壓力損失數據，一般取進口氣速為12-25m/s
第三步：確定旋風除塵器的進口截面A、入口寬度b和高度h
第四步：確定各部分幾何尺寸，由進口截面積A和入口寬度b及高度h定出各部分的幾何尺寸
旋風除塵器的結構型式
1、按進氣方式分類切向進入式和軸向進入式
切向進入式分為直入式和蝸殼式，前者的進氣管外壁與筒體相切，后者進氣管內壁與筒體相切。
軸向進入式是利用固定的導流葉片促進氣流旋轉，在相同的壓力損失下，能夠處理的氣體量大，且氣流分布較均勻，主要用于多管旋風除塵器和處**體量大的場合。
2、按氣流組織分類
回流式、直流式、平流式和旋流式等多種。
3、多管旋風除塵器
由多個，有時多達數千個相同構造形狀和尺寸的小型旋風除塵器（又叫旋風子）組合在一個殼體內并聯使用的除塵器組。但處理煙氣量大時，可采用這種組合方式。
多管除塵器布置緊湊，外形尺寸小，可以用直徑較小的旋風子（D=100、150、250mm)來組合，能夠有效地捕集5-10um的粉塵，多管旋風除塵器可用耐磨鑄鐵鑄成，因而可以處理含塵濃度較高的氣體（100g/m3)。
常見的多管除塵器有回流式和直流式。
一、根據含塵濃度、粒度分布、密度等煙氣特征及除塵要求、允許的阻力和制造條件，合理選擇旋風除塵器的型式
二、根據使用時允許的壓力降確定進口氣速v1
若沒有提供允許的壓力損失數據，一般取進口氣速為12-25m/s
第三步：確定旋風除塵器的進口截面A、入口寬度b和高度h
第四步：確定各部分幾何尺寸，由進口截面積A和入口寬度b及高度h定出各部分的幾何尺寸
旋風除塵器的結構型式
1、按進氣方式分類切向進入式和軸向進入式
切向進入式分為直入式和蝸殼式，前者的進氣管外壁與筒體相切，后者進氣管內壁與筒體相切。
軸向進入式是利用固定的導流葉片促進氣流旋轉，在相同的壓力損失下，能夠處理的氣體量大，且氣流分布較均勻，主要用于多管旋風除塵器和處**體量大的場合。
2、按氣流組織分類
回流式、直流式、平流式和旋流式等多種。
3、多管旋風除塵器
由多個，有時多達數千個相同構造形狀和尺寸的小型旋風除塵器（又叫旋風子）組合在一個殼體內并聯使用的除塵器組。但處理煙氣量大時，可采用這種組合方式。
多管除塵器布置緊湊，外形尺寸小，可以用直徑較小的旋風子（D=100、150、250mm)來組合，能夠有效地捕集5-10um的粉塵，多管旋風除塵器可用耐磨鑄鐵鑄成，因而可以處理含塵濃度較高的氣體（100g/m3)。
常見的多管除塵器有回流式和直流式。
